POWERBOIL

Neuartige Siedekühlung für die Hochleistungselektronik


POWERBOIL ist ein Entwärmungssystem mit einem elektrisch hochisolierenden Spezialfluid, das durch intensives Sieden die Bauteilwärme effektiv aufnimmt und diese in Form von Dampf aus Gerät und Schaltschrank herausführt.  In einem, optional für Luft- oder Wasserkühlung auslegbaren, Kondensator wird der Dampf verflüssigt und das Fluid kann über einen Rücklauf in den Verdampfer zurückströmen.  Im Verdampfer sorgen mikrostrukturierte Innenwände für extrem hohe Siederaten, sodass Verlustwärmen im kW-Bereich, bei niedriger Betriebstemperatur am Bauteil, abgeführt werden können.



4000 Watt: TBauteil < 75 °C

Rth: 0,013 K/W

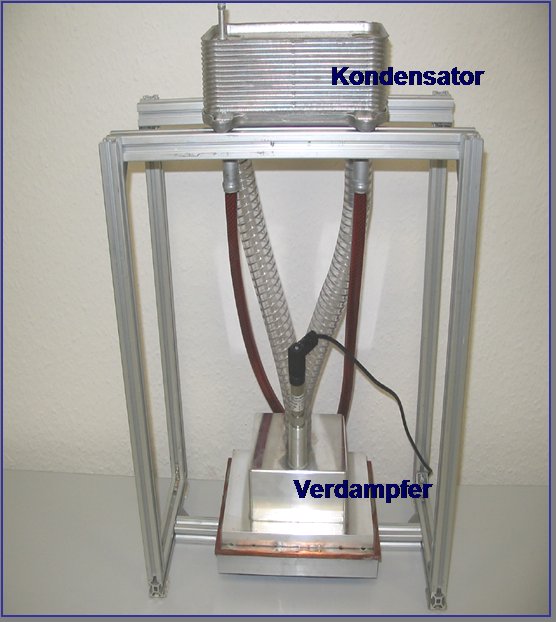

Oben: Set aus Verdampfer, Verbindungstechnik und  luftgekühlter Kondensator.

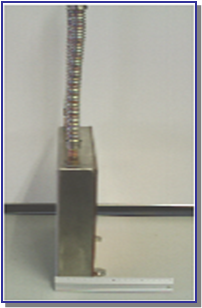

Links: Verdampfer in vertikaler Ausrichtung.

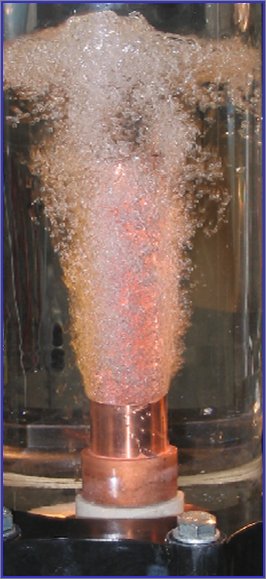

Hohe Siederaten durch
  Mikrostrukturen

Poröse Mikrostrukturen werden durch das Fluid flächendeckend benetzt und erzeugen eine hohe Dichte an Dampfblasen mit extremen Siedeleistungen. Der Dampfdruck im System variiert im Bereich  von
0.5 bis 1.5 bar.


Horizontale Variante

Das Fluid ist:

  • nicht entflammbar

  • nicht Toxisch

  • elektrisch hoch isolierend

Das Verdampfermodul besteht aus dem Gehäuse und der Mikrostruktur-Grundplatte, auf die das Bauteil, z.B. IGBT, montiert wird. Das Gehäuse ist ein leichtes Formbauteil aus  Aluminium oder Edelstahl.  Der  Kondensator, wasser- oder luftgekühlt, wird über ein  starres oder flexibles Rohr- und Schlauch-leitungssystem an den Verdampfer ange- schlossen.
